Foraj orizontal dirijat / Subtraversari

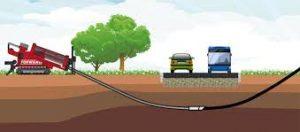

Tehnologia de foraj orizontal dirijat reprezintă un sistem de foraj rotativ, hidrodinamic, dirijat și axat pe trei principii tehnologice de bază – utilizarea unei scule de săpare (organ de lucru) rotative, având formă de lance cu vârful teșit – avansarea pe orizontală în sistem rotativ și prin dislocarea terenului pe baza injectării sub presiune înaltă a unui jet de fluid special de foraj, ce îndeplinește concomitent și funcția unui agent de gresare; – pilotarea dirijată de la suprafață a tijelor și dispozitivului de forare, prin teleghidaj, cu ajutorul unui emițător de unde electromagnetice și al unui calculator de parametri (unghiul de înclinare, viteza și direcția forării), ceea ce permite ocolirea obstacolelor și ieșirea cu precizie la locul dorit a forajului subteran.

Prin procedeul forajului orizontal dirijat pot fi instalate în subteran:

• conducte de apă potabilă, canalizare, apă caldă;
• conducte pentru drenarea apelor subterane;
• conducte de gaz;
• cabluri de joasă tensiune;
• cabluri telefonice de fibră optică.

SUBTRAVERSARI CAROSABIL PENTRU RETELE DE APA-CANAL

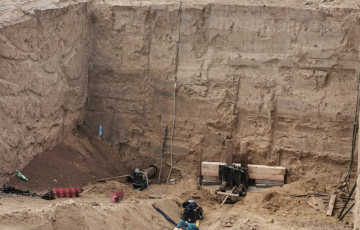

In situatiile in care, datorita unor motive de ordin tehnic nu se pot efectua lucrari prin excavatie (drumuri judetene sau nationale, respectiv in lipsa unor autorizatii) se procedeaza la executia prin subtraversare a soselelor folosindu-se echipamente pneumatice de percutie (racheta cu piston pe aer comprimat sau freza).

Datorita acestor subtraversari carosabil pentru retele de apa-canal nu va fi afectata zona carosabila reusindu-se cu eforturi minime realizarea unor lucrari de alimentare cu apa si canal si energie electrica.

SUBTRAVERSARI CAROSABIL PENTRU RETELE ELECTRICE

Subtraversarea se realizeaza atunci cand sapaturile normale pentru montarea cablurilor nu sunt posibile.

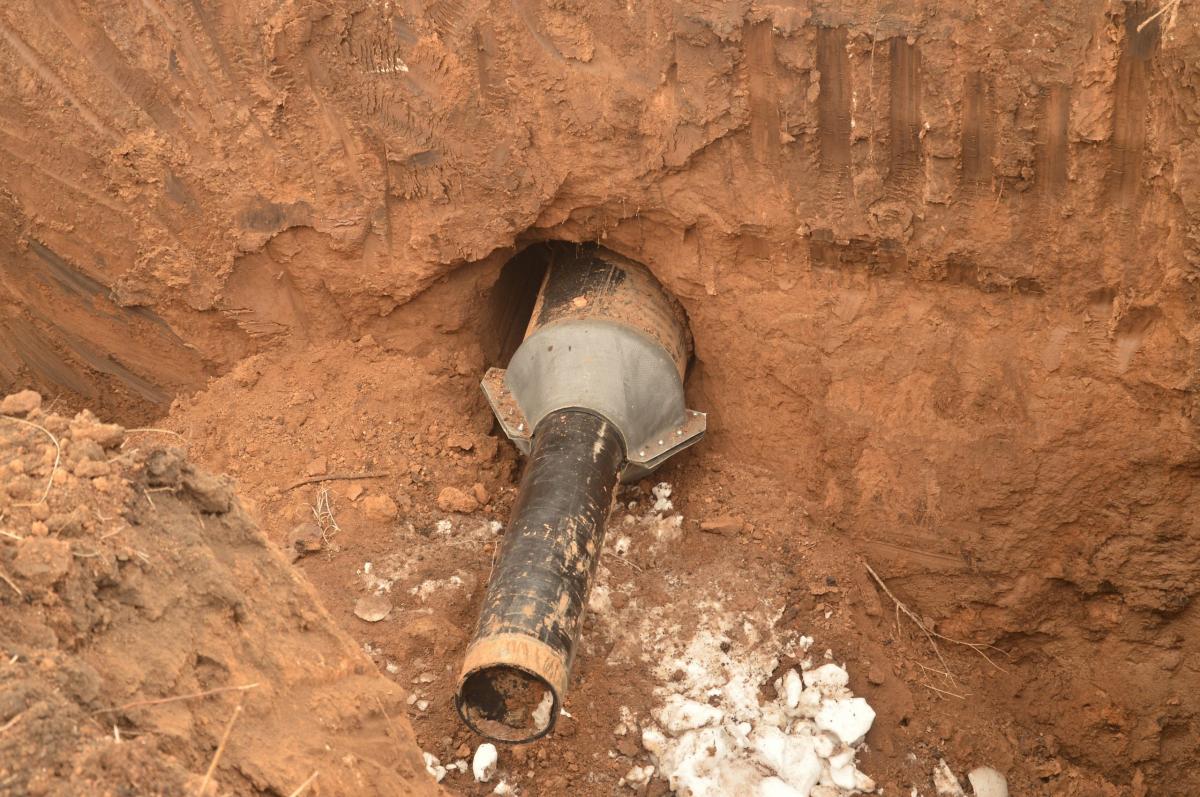

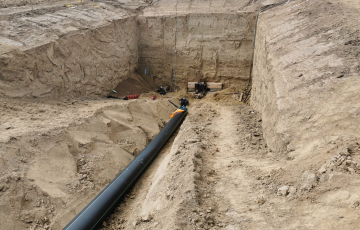

Tehnologia de subtraversare se bazeaza pe avansarea in teren a tubulaturii (conducte si tevi de apa, cabluri electrice, fibra optica, cabluri telefonice etc.) sau a tevilor de protectie ale acestora, actionate de un echipament de percutie atasat la capatul acestora. Dispozitivul de percutie este un dispozitiv pneumatic robust, de mare fiabilitate, echipamentul este dotat cu accesorii modulare care permit adaptarea la tubulaturi cu diferite diametre.

Asamblarea si manipularea echipamentului de lucru pentru subtraversari carosabil pentru retele electrice se face cu operatiuni simple, toate dispozitivele fiind concepute ergonomic. Procedeul se utilizeaza pentru pozarea conductelor, pe sub terasamente feroviare, platforma liniilor din statii si triaje C.F.R, drumuri nationale si judetene, incinte, canale de irigatie, poduri si podete.

AVANTAJE SUBTRAVERSARI CAROSABIL PENTRU RETELE ELECTRICE

• Nu disloca terenul si nu se produc tasari;
• Nu creeaza goluri sau prabusiri in timpul lucrului sau dupa executie;
• Gabaritul instalatiei este relativ mic fata de utilajele care se folosesc la ora actuala in tehnologiile clasice;
• Introducerea in sol a tubulaturii cu aceasta tehnologie conduce la scurtarea timpilor de lucru (executie), inchiderile de linie si restrictiile de circulatie, iar pentru montarea echipamentului si executiei este necesara ocuparea unui teren redus, pe durata scurta;
• Rapiditata executiei fata de metodele clasice.
